Überblick #2
Frequenzgänge simuliert oder gemessen, in zeitlicher Reihenfolge – die aktuellsten Boxen sind oben.
Hier die errechneten oder simulierten Frequenzgänge der Kandidaten (bei rot, blau, grünen Kurven inklusive Berücksichtigung des Baffle-Step = Einfluss der Schallwand) in gleicher Reihenfolge wie oben. Der Frequenzgang wird bei mir bei -3dB angegeben. Beim Vergleichen mit anderen Boxen bitte aufpassen!
(Aktive) Subwoofer werden hier nicht erscheinen, weil ich sie kaum simulieren oder messen kann und weil es sehr stark von den Einstellungen am Subwoofer-Verstärker abhängt.
|
Concert@Home (Bassreflex) Hier die Simulation und eine grobe unkalibrierte Messung unter einer Dachschräge:
Dieser Lautsprecher ist meine Empfehlung für einen Standlautsprecher! |
|
Micro Block (Bassreflex) Die Messung wird nachgeholt. Dieser Lautsprecher ist seit April 2022 meine Referenz! |
|
Im Vergleich zu den folgenden Boxen ist dieser gemessene Frequenzgang bei einer Glättung von 1/3 schon als ehr ordentlich zu bezeichnen! Der Pegel ist unkalibriert, liegt aber bei ungefähr 82dB. Laut meinem Gehör muss der Bass noch an Volumen gewinnen. Das geht nur durch Reduzierung des restlichen Frequenzbereichs oder durch Erhöhung des Basses mittels Verstärkers. Letzteres ist in Planung. |
|
Gemessener Frequenzgang oberhalb 300 Hertz, Tendenz minimal fallend, wie von mir gewünscht. Auch hier ist der Pegel unkalibriert, aber bei 81 dB zu erwarten. Im Nahfeld ging es bis unter 50 Hertz bei -3dB. Ein sehr interessanter kleiner 3-Wege-Lautsprecher, bei dem preiswerte Chassis bei optimalster Verwendung genutzt werden. Der vierte rückwärtige Lautsprecher war nur ein Test und kann aus meiner Sicht entfallen. Wenn nur die Weichenbauteile nicht immer so teuer wären! |
|
Little Grandson (Bassreflex Ansatzweise stimmt der von mir gemessene Frequenzgang mit dem Original (DAUmino M) überein, wobei meine Messmöglichkeiten schlechter sind (nicht unter 300 Hertz). Gute 80 dB sind es von 60 Hertz (Original-Doku) bis über 15 KHz. Sehr gutes Preis-/Leistungsverhältnis! |
| Für die „SchallMy“ (geschlossen) wird es keine Messungen geben, da dieses bei einer solchen Schallwand mit meinen Mitteln keinen Sinn macht. |
|

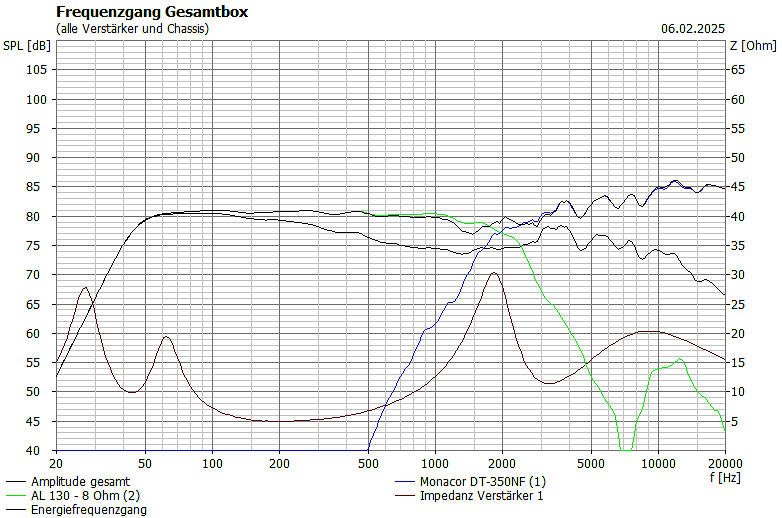

Simulierter Frequenzgang der gebauten Box bei 82 dB Pegel bei -3dB von 50 bis über 20000 Hertz (bei -8dB von 40 bis über 20000 Hertz). Die Messung sind besser aus! Der Energiefrequenzgang ist ausgeblendet, weil BoxSim ein Waveguide nicht komplett simulieren kann. Diese Box ist aus der Studio2BR mit einem anderen Hochtöner erstellt worden, um den Hochton noch besser abzubilden.
Diese Box ist seit Ende September 2016 meine persönliche Referenzbox, da meine Box „Native Speaker“ noch gebaut werden muss. |
|
Simulierter Frequenzgang bei 82 dB Pegel bei -3dB von 50 bis über 20000 Hertz (bei -8dB von 40 bis über 20000 Hertz). Der Energiefrequenzgang ist ausgeblendet, weil BoxSim ein Waveguide nicht komplett simulieren kann. Die Box ist als nachbausichere Version der Visaton Studio 2 erstellt worden, um als transportable Vergleichsbox bei möglichst unverfälschtem Klang zu dienen. Das ist auch gut gelungen! Diese Box ist im Frühjahr 2016 meine persönliche Referenzbox, da die Box mit den Yamahachassis noch gebaut werden muss. |
|
Gemessener Frequenzgang bei ca. 84 dB Pegel bei -3dB von 30 bis 20000 Hertz. Messungen unterhalb von 200 Hertz sind mir leider nicht möglich. Mangels der Daten für Hoch- und Mitteltöner hatte ich keine Chance etwas realitätsnah zu simulieren. Außerdem ist diese Box sehr ähnlich zur Yamaha-Monitorbox. Der AL170 wurde durch ScanSpeak 18W8434G00 ersetzt und dazu ist ein ScanSpeak 26W8534G00 als Subwoofer gekommen, der durch einen Subwooferverstärker angesteuert wird, während der Tieftöner nur bis ca. 80 Hertz läuft. – Das ist meine erste Vierwegebox und die zweite mit Subwooferverstärker. Das ist meine teuerste und wertvollste Box! |
|
Simulierter Frequenzgang bei 83 dB Pegel bei -3dB von 100 bis über 20000 Hertz (bei -8dB von 60 bis über 20000 Hertz). Für eine so preiswerte kleine Box ist der Klang schon erstaunlich gut. Sogar der Bass ist bei Zimmerlautstärke recht ordentlich. |
|
Simulierter Frequenzgang bei 84 dB Pegel bei -3dB von 70 bis über 20000 Hertz. Ein aufmerksamer Beobachter wird feststellen, dass ich inzwischen Wert auf den Energiefrequenzgang lege (schwarze Kurve unterhalb des schwarzen Frequenzgangs). Dieser ist ein Anhaltspunkt für eine relativ gleichmäßige Abstrahlung bei verschiedenen Winkeln. Diese Box kann das, was die Studioline nicht konnte: Sie kann meine Yamahamonitorbox einigermaßen ersetzen ohne dass ich größere Entzugsprobleme bekomme! |
|
Simulierter Frequenzgang bei 85 dB Pegel bei -3dB von 55 bis über 20000 Hertz. Der simulierte Frequenzgang entspricht nicht ganz dem empfundenen Frequenzgang. So ist die Erhöhung bei 5000 Hertz für mich nicht wahrnehmbar. Auch wenn sie meine teuerste Box ist, so ist sie wegen des nicht optimalen Mitteltones keine Referenzbox geworden. |
|
Simulierter Frequenzgang bei 76 dB Pegel 85 Hz bis 20kHz. Den recht gleichmäßigen Frequenzgang konnte ich nur zu Lasten der Empfindlichkeit hinbekommen. Genuss beim Musikhören wird aber damit nicht aufkommen! Da gibt es andere preiswerte Alternativen. Als kleine Rearbox ist sie aber sehr ordentlich! |
|
Das ist seit 2011 meine FastReferenzbox! Simulierter Frequenzgang bei 86 dB Pegel bei -3dB von 50 bis 20000 Hertz. Technisch und sachlich, auch wenn’s schwer fällt: Da keinerlei Informationen über die 30 Jahre alten Hoch- und Mitteltonkalotten von Yamaha vorlagen, kann die nebenstehende Kurve keinesfalls den tatsächlichen Verlauf angeben. Aber jeder, der bisher diese Box gehört hat, ist verzaubert vom natürlichen und detailreichen Klang! Gefühlt ist sie bis auf die Bässe einen Hauch „besser“, als Visatons Symphonie, aber ansonsten sehr ähnlich. |
|
CerAl 4.1 (Bassreflex) Diese Box habe ich komplett gekauft und verändere nicht viel. Insofern kann ich keinen Frequenzgang bieten. |
|
Es ist mit einem Frequenzgang von 70 bis über 20000Hertz bei 74 dB durchschnittlich zu rechnen. Das ist nicht laut, aber trotz Berg- und Talfahrt im Frequenzgang noch einigermaßen schön! Eine kleine Spaßbox! Mit 600 Gramm bei 1,5 Liter „Hubraum“ ein echtes Leichtgewicht. Aber was das kleine Ding für einen Sound macht, ist fast ein Wunder! Insbesondere der Bass ist für diesen Zwerg erstaunlich! |
|
Bei -3dB gehen diese Boxen von 50 bis über 20000 Hertz bei allerdings nur 80 dB. Dass die Bässe nicht absolut pulvertrocken sind, ist verzeihlich, dafür reichen sie recht tief hinunter. Für diese Größe ist es eine Super-Box! Sie macht echt Spaß! Vom Preis abgesehen eine wirkliche Empfehlung! |
|
In diesem Jahr hab ich endlich „meine“ Box gefunden. Jetzt mit Papiermembran statt Metallmembran. Bei einem Wert von 88 dB geht sie von 40 bis über 20000 Hertz bei -3dB oder ab 30 Hertz bei -8 dB. Und das bei einer knackigen, nicht bassreflexverseuchten Membran. Das Thema beinhalten einige Seiten! |
| Vom Rearspeaker gibt es kein Bild, da ich Transmissionlines (TMLs) nicht berechnen kann und das Bild aus Hobby-Hifi 04/2001 vermutlich dem Copyright unterliegt. Frequenzgang 50 – 16000 Hz bei 82 dB, laut Hobby-Hifi. |
|
Durch Berechnung mit „BoxSim“ wurde die Weiche stark verändert, damit es zum nebenstehendem Frequenzgang kam. Nun habe ich wieder meine 100dB! Und das bei einem Frequenzgang von 65 Hz bis über 20 kHz bei -3dB! |
|
Mit Berücksichtung der Schallwand ergibt sich diese Kurve. Die untere rote Kurve zeigt optimiertes Verhalten durch Pegelabsenkung von Mittel- und Hochtöner. 94dB von 90 Hz bis 18kHz. |
|
Bei einem mittleren Wert von 89 dB läuft die Box von 100 Hz – 20 kHz. Klingt aber basstechnisch nach viel mehr! |
|
Bei einem mittleren Wert von 84 dB läuft die Box von 80 Hz – 20 kHz. |
Basarbox (Bassreflex)
Kleine Sympathie (Geschlossen)
HQS-Studioline (Bassreflex)
Hier sind die Daten meiner einfachen Rear-Box (Bassreflex), auch wenn sie nicht sonderlich interessant ist:
Yamaha-Monitor als Mobilbox
Quaakbüdel =Schreihals (Bassreflex)
Alu-Studio-Box (Bassreflex)
Papier-Box (geschlossen)
PA-Lautsprecher (geschlossen), Mitte August 2005
PA-Lautsprecher (Horn), Anfang August 2005
HiFi-Monitor-Lautsprecher (geschlossen)
Portabel-Lautsprecher (Bassreflex)Alle weiteren geplanten Boxen werden hier erst beschrieben, wenn sie wirklich in Arbeit sind.
Die Bilder sind nur Simulationen in verschiedenen Qualitäten! Messungen in verschiedenen Zimmern sagen noch weniger aus!
Für die oberen einfarbigen (+ roten) Bilder gilt:
Die schwarze Kurve, die unterhalb von 100 Hertz eine deutliche Spitze hat, ist die vom Hersteller Monacor angegebene Impedanz. Die andere schwarze Kurve ist die Kurve des Tief- oder des Mitteltöners. Die grauen Kurven sind die von mir eingezeichneten errechneten Filterkurven inklusive des Gehäuses der jeweiligen Tief- Mittel- und Hochtonzweige. Die rote Kurve sollte die Summe der kompletten Box bei 0 Grad (frontal) darstellen. Wie gesagt, alles nur Theorie, aber trotzdem ein Anhaltspunkt.
Die etwas bunteren Bilder wurden von BoxSim ausgegeben. Die Bedeutung der Farben ist bei jedem Bild beigefügt. Der Einfluss der Schallwand soll hier außerdem noch berücksichtigt worden sein. Bei Chassis, die nicht von Visaton stammen, ist mit größeren Abweichungen zwischen Simulation und Wirklichkeit zu rechnen.
Nach meinem persönlichen Geschmack sollte es immer ein möglichst „knackiger“ Bass und nichts unscharfes sein. Daher habe ich einige geschlossene Gehäuse gebaut und in Kauf genommen, dass der Bass ziemlich früh aufhört. Da ich aber auch mal die Bassreflexvariante testen wollte, habe ich eine Abart davon gebaut: die Transmissionline (Rear-Speaker). Zum Genießen ist der Tiefbass (20-40 Hz) meiner Meinung nach in kleinen Zimmern nicht geeignet! Außerdem machen sich in diesem Bereich die Raumresonanzen stark bemerkbar, wenn auch nicht gerade bei dieser Mini-Box. Die Portabel- und die Alu-Studio-Box sind die ersten selbstgebauten Bassreflexboxen. Der Yamaha-Monitor und die einfache Rear-Box sind die aktuellsten Bassreflexkandidaten! Die Yamaha-Box ist bei hohen Lautstärken ein bisschen schwach auf der Bassbrust, wenn sie frei steht, aber dafür mit einem perfekt natürlichen Klang!
